Системы кондиционирования с переменным потоком хладагента (VRF) или переменным объемом хладагента (VRV) являются энергоэффективным средством регулирования температуры в коммерческих и жилых зданиях. Чаще всего помещения или зоны внутри одного объекта должны функционировать при разных температурах. Требования к охлаждению и обогреву неизбежно меняются в течение дня. Это происходит в результате смены режима эксплуатации, накопления излучающего тепла от офисного оборудования и освещения, изменений температуры наружного воздуха и положения солнца. Комбинированный эффект внутренних и внешних воздействий приводит к тому, что некоторые помещения требуют охлаждения, в то время как другие нуждаются в обогреве для поддержания постоянной и комфортной внутренней среды.
Мультизональные системы часто используются для обслуживания зон с противоположными нагревательными и охлаждающими нагрузками. В этом случае избыточное тепло возможно утилизировать через рекуперационную систему, что значительно повышает энергоэффективность оборудования.
Особенности мультизональных систем кондиционирования
Мультизональная система кондиционирования представляет собой высокоэффективную климатическую технологию, которая сводит к минимуму потери энергии за счет постоянной регулировки объема хладагента в соответствии с эксплуатационными потребностями каждого помещения. Она нашла применение там, где не справляются даже мощные сплит-системы. В отличие от бытовых версий, VRF и VRV – централизованные системы кондиционирования обеспечивают лучшую производительность и более низкие эксплуатационные расходы.
VRV (переменный объем хладагента) и VRF (переменный поток хладагента) - это два разных термина для одной и той же технологии. Поскольку VRV является товарным знаком Daikin, все другие компании, использующие эту технологию, называют ее VRF.
Один наружный блок VRF / VRV обслуживает несколько внутренних блоков, которые подключены к нему через систему медных трубопроводов, содержащих хладагент. Технология обеспечивает высокий КПД за счет изменения потока хладагента к внутренним блокам в зависимости от точных требований отдельных зон. Это обеспечивает точный контроль температуры и, как следствие, зональный комфорт.
Кондиционеры VRF / VRV выигрывают от гибкости и модульной конструкции. Несколько наружных блоков могут быть объединены вместе для увеличения общей производительности системы. Внутренние блоки бывают разных типов и размеров, что делает их подходящими для большинства применений. Компоненты спроектированы таким образом, чтобы минимизировать или даже полностью исключить потребность в воздуховодах, что делает их рентабельными в реализации и упрощает установку в условиях ограниченного пространства.
Элементы управления и автоматизации позволяют оптимизировать работу оборудования. Пользователь полностью контролировать свою локальную среду без неблагоприятного воздействия на другие зоны, обслуживаемые той же системой. Эти элементы управления также могут быть легко интегрированы в BMS систему управления зданием.
Как работает VRV?
VRF, регулируемый поток хладагента - это технология, которая обеспечивает циркуляцию только минимального количества хладагента, необходимого в течение одного периода нагрева или охлаждения. Этот механизм предоставил конечным пользователям возможность индивидуально управлять несколькими технологическими зонами одновременно.
При подключении до 64 внутренних блоков к одному наружному система VRV работает аналогично мульти-сплит-системе. Каждый отдельный внутренний блок определяет необходимую мощность на основе текущей температуры в помещении и запрошенной температуры с пульта дистанционного управления (заданное значение).
Общая потребность всех внутренних блоков будет определять, как наружный блок регулирует объем и температуру хладагента. Поставляя только необходимое его количество, инверторный компрессор позволяет экономить большое количество энергии во время работы.

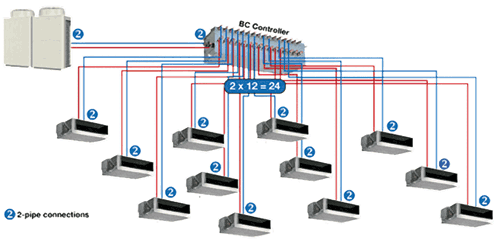

При использовании 2-трубной системы VRV / VRF все блоки должны работать в одном и том же режиме - либо на обогрев, либо на охлаждение. Блоки включаются и выключаются отдельно, позволяют индивидуально регулировать уровень температуры.
С помощью трехтрубной системы VRV / VRF отопление и охлаждение могут быть обеспечены для разных частей здания одновременно, а также путем передачи тепла от одной слишком горячей части здания к другой, которая слишком холодная - и наоборот. Рекуперация тепла позволяет экономить на эксплуатационных расходах. Каждый внутренний блок имеет полностью независимое управление нагревом и охлаждением.
Сфера применения мультизональных систем

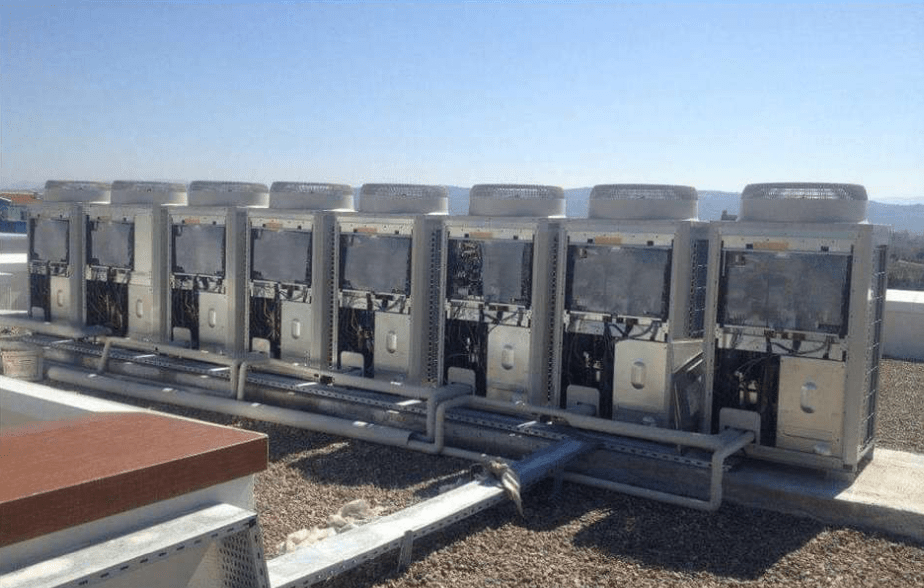

Типичное применение мультизональных установок - в многоэтажных офисных зданиях, где кондиционирование воздуха требуется на каждом из этажей, а конденсатор расположен на крыше или в подвале, вдали от обслуживаемых помещений.
Другое популярное применение - домашнее кондиционирование воздуха, где несколько комнат и этажей могут обслуживаться конденсаторным блоком, ненавязчиво расположенным в нижней части сада, со всеми трубами, скрытыми внутри конструкции здания и/или проложены под землей.
Системы VRF и VRV эффективно устанавливать на следующих объектах:
- административные здания;
- общественные и медицинские учреждения;
- бизнес-центры;
- банки;
- гипермаркеты, торговые центры;
- крупные фитнес-клубы;
- гостиницы, санатории;
- промышленные и производственные помещения;
- большие склады;
- предприятия общественного питания;
- загородные дома, пентхаусы, многоуровневые квартиры и т. д.
Преимущества и недостатки VRF/VRV систем кондиционирования
Ключевые преимущества систем кондиционирования VRF / VRV:
- Высокая энергоэффективность.
- Точный контроль температуры.
- Одновременный нагрев и охлаждение.
- Рекуперация тепла.
- Зональный комфорт.
- Гибкие и модульные конструкции.
- Проще установить.
- Продуманные, простые в использовании элементы управления.
Система считается наиболее технологически продвинутой установкой, из доступных сегодня на рынке. Она чрезвычайно энергоэффективена по сравнению с другими агрегатами. Один наружный блок используется для нескольких внутренних. Это экономит место и снижает стоимость монтажных работ. Компоненты системы позволяют сохранить эстетику экстерьера и интерьера здания. В отличие от сплит-системы, имеет меньше электрических проводов, что упрощает и ускоряет установку. Обеспечивает высокое качество воздуха благодаря функциям очистки и эффективной системе фильтрации. Шум, производимый конденсатором и вентиляторами, не будет заметен в помещении, так как наружный и внутренние блоки находятся далеко друг от друга. Используемые хладагенты безопасны для окружающей среды.
В итоге пользователь получает энергетическую эффективность, модульный и гибкий дизайн, наслаждается простым процессом установки и зональным комфортом. Однако, как и у все климатическое оборудование, система имеет свои недостатки. Первоначальные затраты на оборудования будет выше, чем для сплит-кондиционеров. Ошибки, допущенные во время монтажа, трудно обнаружить и устранить из-за сложного процесса установки. У разных брендов нет аналогов для запасных частей и дополнительных модулей. Компоненты (включая контроллеры) нельзя постоянно менять местами между брендами. Поэтому важно покупать известные поддерживаемые бренды у выбрать качественного установщика.
Пуско-наладка оборудования
При вводе в эксплуатацию систем VRF важно помнить о фактических условия эксплуатации в процессе запуска и функционального тестирования. Например, оборудование блокирует режим нагрева в конденсаторе, когда температура окружающей среды достигает примерно 25 °С. Поэтому выполнение функциональных испытаний при температуре наружного воздуха 35 °С не дает приемлемых результатов. Его следует отложить до тех пор, пока рабочие условия не станут приемлемыми. Точно так же выполнение функциональных испытаний режима охлаждения. При низких температурах окружающей среды результату будут некорректны.
Помимо функционального тестирования, существует тестирование производительности системы. При выполнении измерений и верификации характеристик важно помнить об условиях проектирования. Из-за постоянно меняющихся нагрузок рекомендуется проводить измерения в проектных условиях или как можно ближе к ним. Все результаты заносятся в паспорт оборудования.
Комплект документации, установленной системы, включает в себя:
- Пакет проектных документов, в том числе расчетную и черченную части.
- Поэтажную схему трубопровода и электропроводки и исполнительную документацию от подрядчика.
- Дополнительная информация о заправке хладагента.
- Подробная последовательность операций для интеграции с дополнительным оборудованием. По возможности иметь схемы подключения.
- Контрольный список измерений перед запуском, заполненный во время установки и пуско-наладке.
- Специфичные конфигурации и местные настройки, запрограммированные на внутренние блоки и конденсаторы.
- Список кодов ошибок и с описаний к ним.
Обслуживание VRV/VRF кондиционеров
Периодическое обслуживание и контроль системы центрального кондиционирования воздуха, важны для снижения эксплуатационных затрат и длительного беспроблемного использования оборудования. Так как установка предполагает подключение нескольких внутренних блоков к группе внешних в соответствии с их мощностью, необходимо регулярно проверять газовую, электрическую и автоматическую системы. Заводская гарантия действует только при сертифицированном периодическом обслуживании. Она распространяется только на неисправности, вызванные заводскими настройками системы. Почему необходимо проводить техническое обслуживание. В процессе эксплуатации оборудования возникают различные непредвиденные ситуации. Например, в системе произошла небольшая утечка хладагента, что легко обнаруживается во время периодического обслуживания, а потеря быстро устраняется. Или ослабление основного питающего кабеля, идущего от электрической панели, вызывает его нагрев или повреждение карты или компрессора, из-за чрезмерного потребления тока. Змеевики внешнего и внутреннего блоков нуждаются в систематической очистке.
Во время сервисного обслуживания проверяется работоспособность системы и устраняются недостатки:
- Змеевики внешнего блока должны быть чистыми.
- Давление газа в приборах должно соответствовать учету прибора и жидкостной линии.
- Материнские платы внешних блоков должны быть изолированы от внешних факторов.
- Устройство должно потреблять ток в соответствии с заводскими значениями при минимальной и максимальной мощности.
- На изоляторах труб не должно быть отверстий.
- Фильтры устройств внутреннего блока должны быть чистыми.
- Сливной поддон и линия внутренних устройств должны быть чистыми.
